オートドレン弁(オートドレン)

確実にドレンを排出するオートドレン弁(オートドレン)

電源不要で信頼性が高く、ドレンのみを排出します。

オートドレン弁(オートドレン)SD-B

  • 省エネ
  • 性能維持
  • 電源不要
オートドレントラップ (オートドレン)「SD-B」 は、フロート構造の自動式ドレントラップです。
動力を使わずエアーブローも無いのでエネルギーロスの少ない省エネタイプなうえ可動部が一カ所だけのシンプルな構造であるため耐久性に優れ、長時間の連続使用においても確実に作動します。

コンパクトサイズですが排出孔が大きく大排出量を実現しますので、圧縮空気のドレン抜きとしてレシーバータンク・エアードライヤー・空気配管等に幅広くご利用いただけます。

当社の冷却式除湿装置、ハイグロマスターでも標準で採用している信頼性の高い製品です。


ハイグロマスター「オードドレン」

オートドレン弁(オートドレン)SD-Bの特長

POINT1

電源不要

電源なしに確実にドレンを排出します。

POINT2

故障が少なく長寿命

可動部が1ヵ所のみのシンプルな構造で耐久性に優れています。

POINT3

メンテナンスが簡単

特殊な工具なしに簡単に分解、洗浄することができます。

POINT4

エアーロスがない

圧縮空気の漏れがなく、ドレンのみを排出します。

POINT5

ハイグロマスター標準装備

当社のエアドライヤー「ハイグロマスター」で標準的に採用しており、実績は充分です。

ハイグロマスター総合カタログ

ハイグロマスターの総合カタログになります。会社概要や製品に関してご説明しています。ぜひご覧ください。

仕様

型式 SD-B
設置場所 屋内/屋外
設置方法 水平
電源 不要
最高使用圧力 1MPa
使用可能流体 圧縮空気、天然ガス等、オイルフリー又は比較的粘度の低い油を含むドレン(高い腐食性の無いこと)
使用温度範囲 -20℃~80℃(但しドレンが凍結しないこと)
ボディ材質 AC-4C (アルミニウム合金)
ドレン入口配管径 Rc 3/4" (20A)
ドレン出口配管径 Rc 1/4" (8A)
均圧配管径 Rc 1/2" (15A)
寸法 195mmL × 128mmW × 188mmH

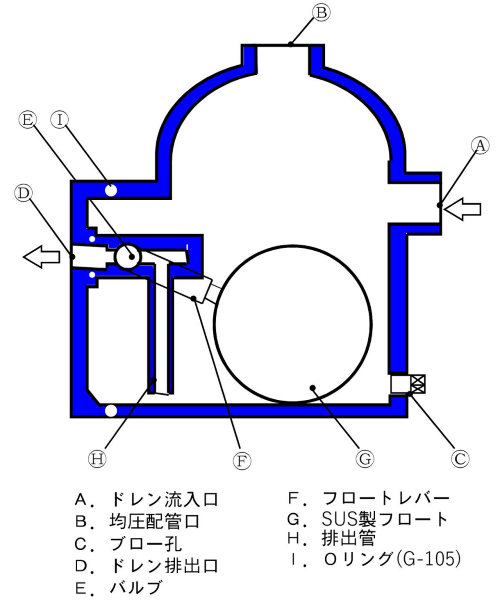

オートドレン弁(オートドレン)作動原理

オートドレン弁(オートドレン)SD-B作動原理

  1. 流入口Aより入ったドレンは、本体下部に溜ります。
  2. ドレンがある程度滞留するとフロートGは上昇します。
  3. ブロートGと連動しているフロートレバーFにより排出管のバルブEが開になり排出口Dから外部に自動的にドレンが排出されます。
  4. 排出が終るとフロートGが下降して排出口が閉じられます。


ドレン弁はボルト(M14)で接合されており、OリングIでシールされています。
Oリングは分解整備後再使用が可能です。



オートドレンカットモデル

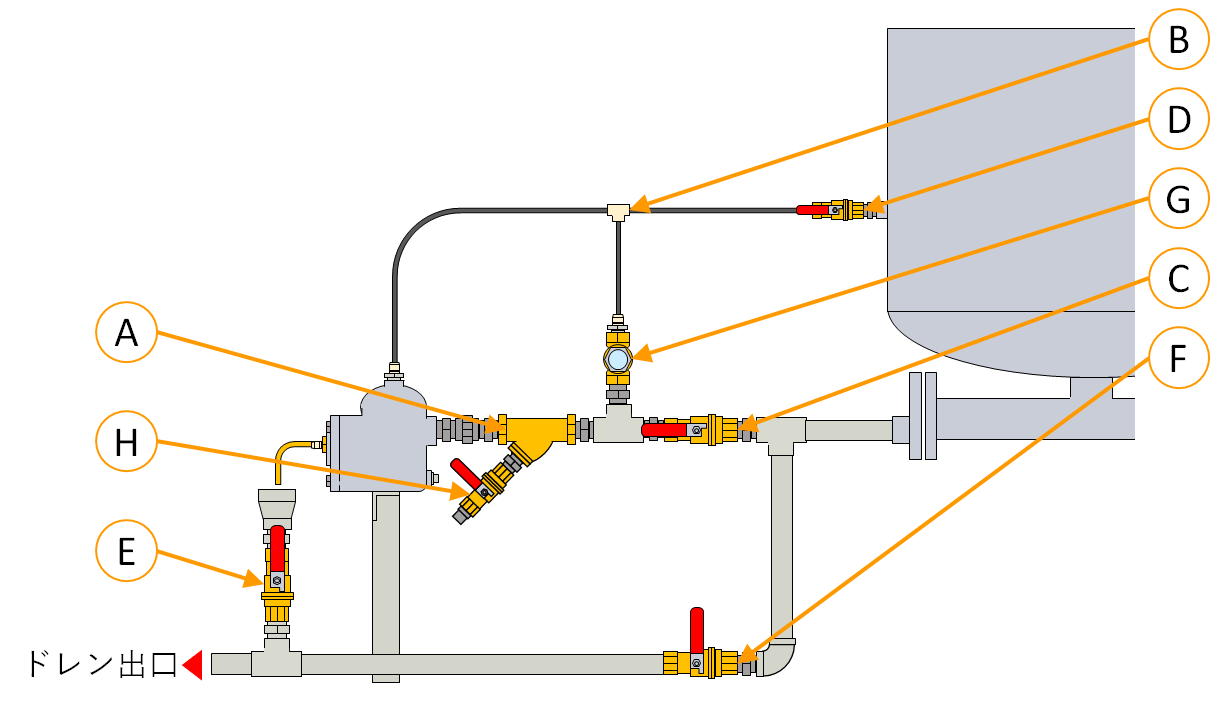

オートドレン弁(オートドレン)配管例

オートドレン弁(オートドレン)配管例

この回路は弊社の除湿装置ハイグロマスターに設置したときの設置例です。

  • [A]Y形ストレーナー・・・ドレン内の大きな錆びやゴミなどでドレン弁が閉塞しないために取り付けられています。
  • [B]均圧回路(シンフレックスチューブ部)・・・ドレン回路が満水になった際でも確実に排出するために接続されています。
  • [C]Y形ストレーナー一次側バルブ(25A)・・・タンク内が充圧中でもドレン弁が清掃できるように取り付けられています。
  • [D]均圧弁(8A)・・・タンク内が充圧中でもドレン弁が清掃できるように取り付けられています。
  • [E]ドレン受けバルブ(25A)・・・ドレンバイパスバルブ(25A)[F]を開にしたとき、ドレン受けからのドレン噴出を防止するために取り付けられています。
  • [F]ドレンバイパスバルブ(25A)・・・清掃などでドレン弁をバイパスが必要な際に開けます。
  • [G]サイトグラス・・・ドレンレベル確認用です。サイトグラスにドレンが確認できた場合、ドレン弁が閉塞、排出不良が発生していると判断できます。
  • [H]Y形ストレーナー抜きバルブ(15A)・・・ドレン弁が充圧している際に清掃する場合の圧力及び配管経路内の残留ドレンを安全に抜くために取り付けられています。


回路内の各バルブは装置側が充圧時でも清掃を行えるように取り付けられていますので、バルブを取り付けることを推奨します。



オートドレンカットモデル

配管モデル

オートドレンカットモデル

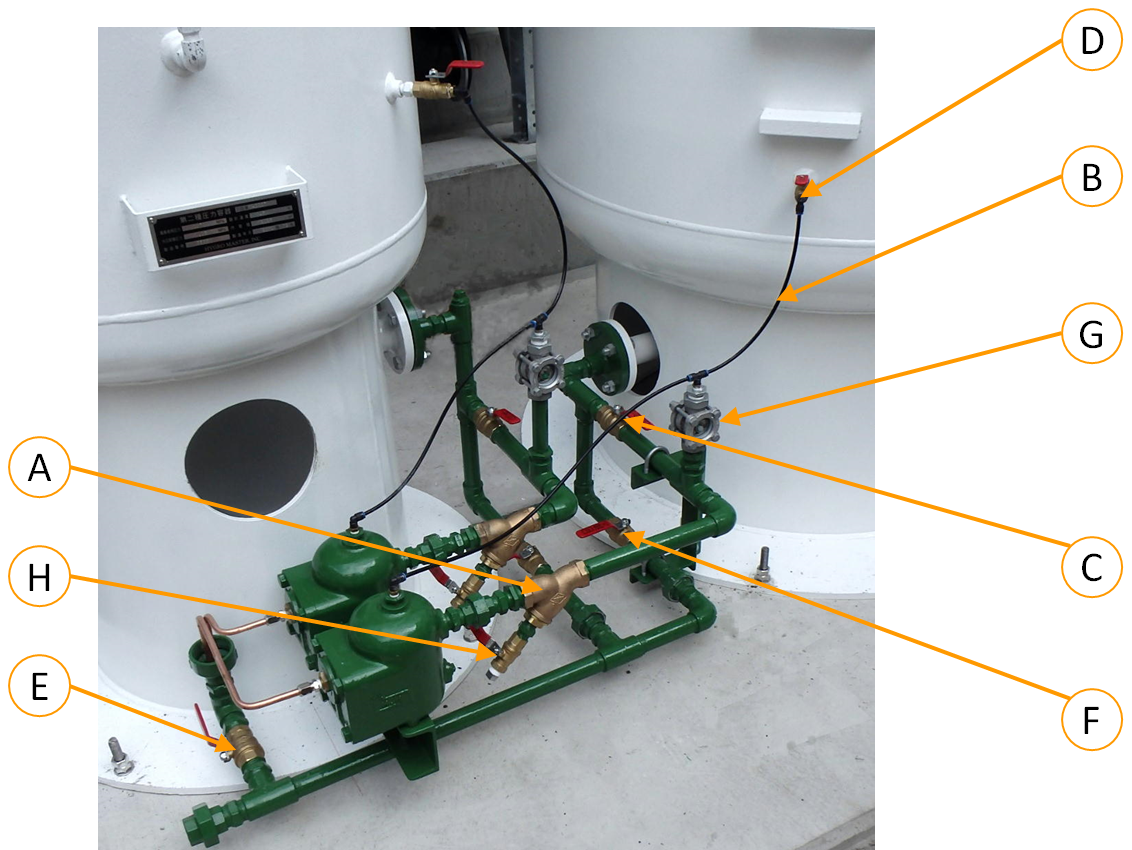

実際の配管例(二回路分)

資料ダウンロード

オートドレン弁SD-B型
カタログ(日本語)

オートドレン弁SD-B型の日本語版カタログです。
会員登録なしでダウンロードできます。
オートドレン弁SD-B型 取扱説明書(日本語)

オートドレン弁SD-B型
取扱説明書(日本語)

オートドレン弁SD-B型の日本語版取扱説明書です。
オートドレン弁SD-B型 取扱説明書(日本語)

Auto Drain Valve SD-B Manual
(English)

オートドレン弁SD-B型の英語版取扱説明書です。
Auto Drain Valve SD-B Type English Instruction Manual
Auto Drain Valve SD-B Manual(English)

自动排水阀SD-B型使用说明书
(中文)

オートドレン弁SD-B型の中国語版取扱説明書です。
这是自动排水阀SD-B型的中文版使用说明书。
自动排水阀SD-B型使用说明书(中文)
