AE型・A型
発生したドレンを確実に分離排出する機構を持った冷却式除湿機
ハイグロマスター「AE型」「A型」
「A型」は客先より支給される冷却源（冷水、空調水、井水）により冷却除湿を実施します。
「AE型」は「A型」にエコノマイザーを装備し、冷却負荷の低減と加熱送気を実現した、ハイグロマスターの基本ユニットです。
「AE型」は「A型」にエコノマイザーを装備し、冷却負荷の低減と加熱送気を実現した、ハイグロマスターの基本ユニットです。
ハイグロマスター「AE型」
- 圧力下露点設定：5~30℃
- 省エネ
- 性能維持
- 安定性
圧損を低く抑えながら長期間にわたって安定した性能を維持し、他社に比べて経済的な運転を提供します。圧縮空気はエコノマイザーや冷却除湿塔で冷却・除湿され、独自の分離機構により水分や油分を完全に分離して清浄乾燥空気を供給します。AE型はエコノマイザーを装備することで冷却負荷の低減、除湿後の空気の再加熱により二次結露の防止とボリュームアップで更なる省エネルギーを実現します。
POINT1
経済的で管理が簡単
冷却源（冷水、空調水、井水）の供給のみで動力費が不要。
保守にも手間がかかりません。
保守にも手間がかかりません。
POINT2
あらゆるユーティリティに対応
供給いただくユーティリティ（冷却源）と、必要とされる露点温度から最適化した冷却機構を設計。
工場内にある冷水、空調水、井水などを余すこと無く活用します。
工場内にある冷水、空調水、井水などを余すこと無く活用します。
POINT3
確実なドレン分離排出機構を装備
凝縮されたドレンを確実にとらえ機外へ排出、無駄な過冷却は必要ありません。
POINT4
長期にわたり低圧力損失
装置ごとに専用設計された冷却器により、長期にわたり低圧力損失を実現します。
冷却式ハイグロマスターの標準圧力損失は0.01MPa以下。
配管の劣化等で流入してくる錆びやごみにも強く、入口フィルターも必要ありません。
冷却式ハイグロマスターの標準圧力損失は0.01MPa以下。
配管の劣化等で流入してくる錆びやごみにも強く、入口フィルターも必要ありません。
POINT5
油分除去も可能
油分除去用コワレッサーを装置内に内蔵可能。
別途フィルター塔を設ける必要がなく省スペースですみます。
別途フィルター塔を設ける必要がなく省スペースですみます。
POINT6
エコノマイザーによる省エネ効果
予冷効果により冷却負荷を約25%低減。
加熱効果により送気する圧縮空気の約5%のボリュームアップ効果、及び乾燥度を上昇させます。
加熱効果により送気する圧縮空気の約5%のボリュームアップ効果、及び乾燥度を上昇させます。
POINT7
大型プラントにも最適
集中管理に対応、数々のノウハウを生かした省エネ運用を実現します。
ハイグロマスター総合カタログ
ハイグロマスターの総合カタログになります。会社概要や製品に関してご説明しています。ぜひご覧ください。
| 標準仕様 | オプション | |
|---|---|---|
| 設置場所 | 屋外/屋内 | 耐塩害仕様 |
| 空気圧力 （使用圧力・最高圧力） |
使用圧力0.6MPa 最高圧力0.8MPa [第二種圧力容器明細書付き] |
お客様の仕様にあわせて設計いたします。 高圧・低圧どちらでも対応可能です。 （海外圧力容器規格対応についてはご相談ください。） |
| 処理流量 | お客様の仕様にあわせて設計いたします。 | |
| 装置内圧力損失 | 0.010MPa以下 | 特殊フィルター付きの場合は0.015MPa以下となります。 |
| 入口空気 | 夏期：40℃ 冬季：30℃ 夏期：40℃ 冬季：30℃相対湿度100％（飽和） | お客様の仕様にあわせて設計いたします。 高温・低温どちらでも対応可能です。 |
| 出口空気露点 |
10℃ | お客様の仕様にあわせて設計いたします。 高温・低温どちらでも対応可能ですが、 0℃以下はドレン（凝縮水）凍結のため対応はいたしかねます。 |
| 支給冷却源 | 空調水 7℃（ΔT＝5℃） 水量については空気処理流量によって変わります。 |
お客様の仕様にあわせて設計いたします。 （空調水、工業用水、井水など） 出口空気露点より低い冷却源の供給が必要です。 |
| 油分除去 | なし | 特殊フィルターを内蔵することにより、油分除去が可能です。フィルターを内蔵する際には頂部にフィルター抜き出し用マンホールが追加されます。 |
| 運転管理用機器 | 温度：バイメタル式ダイヤル温度計 圧力：汎用圧力計 |
タッチパネルによる運転管理 （ロギング、運転・故障履歴等） 中央管理システムへの出力 比例制御弁による出口空気露点制御（省エネ） 支給冷却源流量の監視、等 お客様の要求にあわせて機器を選定および設計いたします。 |
| その他 | 客先安全要求事項準拠 点検用プラットフォーム レシーバー兼用 安全弁追加 |
AE型参考図
AE型 参考図
コンプレッサーから送気される高温の圧縮空気は、エコノマイザーに入り、冷却除湿塔にて冷却除湿された低温空気と熱交換することにより入口空気の予冷を行い冷却負荷の低減を行います。予冷により発生したドレンはオートドレンにより塔外へ排出されます。
エコノマイザーを通過した空気は冷却除湿塔内の冷却コイルにて冷却され水分が凝縮し、所定の露点温度まで冷却除湿されます。凝縮した水分はデミスターにより空気と分離され、ドレン排出装置により塔外へ排出されます。冷却除湿塔にて冷却除湿された空気はエコノマイザーにて熱交換することで乾燥度の向上、配管外面結露防止を行い送気されます。
お打ち合わせ時に下記の内容をご確認させていただき、最適なお見積もりをご提案いたします。
各用語についてご不明な場合は「導入時の仕様選定に関するよくあるご質問」及び「技術用語解説」をご参照ください。
| 空気処理量 | ある時間単位あたりに流入する空気の流量の事を指し、㎥/HやL/minといった単位で表記されます。 選定の際に空気処理量がご不明な場合は大まかにコンプレッサーのモーター出力を10倍するとおよその処理量（㎥/H）が算出できます。コンプレッサーメーカーの仕様からもお見積できますので、弊社にお問い合わせください。 |
|---|---|
| 空気圧力 （使用圧力、耐圧） |
空気圧力は通常、kPa(キロパスカル）やMPa(メガパスカル）という単位で表記されます。 除湿機の選定には使用圧力と耐圧が必要になります。 ・使用圧力は通常コンプレッサーが運転している圧力 ・耐圧はコンプレッサーの安全装置が作動する圧力以下 となるよう圧力の決定してください。 |
| 入口空気温度 （夏期・冬期） |
ハイグロマスターに流入する圧縮空気の入口温度を指します。 夏季と冬季では外気温や冷却水温度が異なるため、コンプレッサーからの吐出温度が異なります。 夏期と冬期の吐出温度の違いについては「よくあるご質問」をご確認ください。 |
| 必要露点温度 | 最小のエネルギーでドレントラブル防止する露点温度を指します。 |
| 支給冷却源 | 種類（冷水、空調水、井水）と冷水温度を選定の際には、ご確認ください。 |
| 空気圧縮機の仕様 （油分除去の有・無） |
油分除去への対応 |
| 特別仕様の有無、要望事項 | そのほかにも特別な仕様やご要望等あればお申し付けください。 |
ハイグロマスターAE型について
ぜひご相談ください。
当社では製品に関して寄せられるご質問やご相談窓口がございます。
ぜひご相談ください。
ぜひご相談ください。
ハイグロマスター「A型」
- 圧力下露点設定：5~30℃
- 省エネ
- 汎用性
- お手入れ簡単
圧損を低く抑えながら長期間にわたって安定した性能を維持し、他社に比べて経済的な運転を提供します。圧縮空気は冷却除湿塔で冷却・除湿され、独自の分離機構により水分や油分を完全に分離して清浄乾燥空気を供給します。
A型はAE型よりエコノマイザーを除外し、吸着式ドライヤーの一次除湿など加熱送気を必要としないお客様向けです。
POINT1
経済的で管理が簡単
冷却源（冷水、空調水、井水）の供給のみで動力費が不要。
保守にも手間がかかりません。
保守にも手間がかかりません。
POINT2
あらゆるユーティリティに対応
供給いただくユーティリティ（冷却源）と、必要とされる露点温度から最適化した冷却機構を設計。
工場内にある冷水、空調水、井水などを余すこと無く活用します。
工場内にある冷水、空調水、井水などを余すこと無く活用します。
POINT3
確実なドレン分離排出機構を装備
凝縮されたドレンを確実にとらえ機外へ排出、無駄な過冷却は必要ありません。
POINT4
長期にわたり低圧力損失
装置ごとに専用設計された冷却器により、長期にわたり低圧力損失を実現します。
冷却式ハイグロマスターの標準圧力損失は0.01MPa以下。
配管の劣化等で流入してくる錆びやごみにも強く、入口フィルターも必要ありません。
冷却式ハイグロマスターの標準圧力損失は0.01MPa以下。
配管の劣化等で流入してくる錆びやごみにも強く、入口フィルターも必要ありません。
POINT5
油分除去も可能
油分除去用コワレッサーを装置内に内蔵可能。
別途フィルター塔を設ける必要がなく省スペースですみます。
別途フィルター塔を設ける必要がなく省スペースですみます。
POINT6
経済的で管理が簡単
冷却源（冷水、空調水、井水）の供給のみで動力費が不要。
保守にも手間がかかりません。
保守にも手間がかかりません。
ハイグロマスター総合カタログ
ハイグロマスターの総合カタログになります。会社概要や製品に関してご説明しています。ぜひご覧ください。
| 標準仕様 | オプション | |
|---|---|---|
| 設置場所 | 屋外/屋内 | 耐塩害仕様 |
| 空気圧力（使用圧力・最高圧力） | 使用圧力0.6MPa 最高圧力0.8MPa [第二種圧力容器明細書付き] |
お客様の仕様にあわせて設計いたします。 高圧・低圧どちらでも対応可能です。 （海外圧力容器規格対応についてはご相談ください。） |
| 処理流量 | お客様の仕様にあわせて設計いたします。 | |
| 装置内圧力損失 | 0.010MPa以下 | 特殊フィルター付きの場合は0.015MPa以下となります。 |
| 入口空気 | 夏期：40℃ 冬季：30℃ 夏期：40℃ 冬季：30℃相対湿度100％（飽和） | お客様の仕様にあわせて設計いたします。 高温・低温どちらでも対応可能です。 |
| 出口空気露点 |
10℃ | お客様の仕様にあわせて設計いたします。 高温・低温どちらでも対応可能ですが、 0℃以下はドレン（凝縮水）凍結のため対応はいたしかねます。 |
| 支給冷却源 | 空調水 7℃（ΔT＝5℃） 水量については空気処理流量によって変わります。 |
お客様の仕様にあわせて設計いたします。 （空調水、工業用水、井水など） 出口空気露点より低い冷却源の供給が必要です。 |
| 油分除去 | なし | 特殊フィルターを内蔵することにより、油分除去が可能です。フィルターを内蔵する際には頂部にフィルター抜き出し用マンホールが追加されます。 |
| 運転管理用機器 | 温度：バイメタル式ダイヤル温度計 圧力：汎用圧力計 |
タッチパネルによる運転管理 （ロギング、運転・故障履歴等） 中央管理システムへの出力 比例制御弁による出口空気露点制御（省エネ） 支給冷却源流量の監視、等 お客様の要求にあわせて機器を選定および設計いたします。 |
| その他 | 客先安全要求事項準拠 点検用プラットフォーム レシーバー兼用 安全弁追加 |
参考図

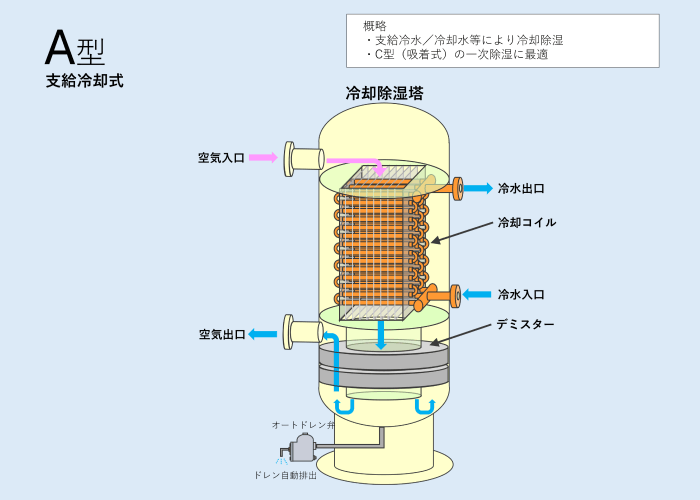

A型 参考図
コンプレッサーから送気される高温の圧縮空気は、冷却除湿塔内の冷却コイルにて冷却され水分が凝縮し、所定の露点温度まで冷却除湿されます。凝縮した水分はデミスターにより空気と分離され、オートドレンにより塔外へ排出されます。冷却除湿塔にて冷却除湿された空気は露点温度まで冷却されたまま送気されます。
吸着式ドライヤーは除湿する入口空気の温度により除湿性能が大きく左右されるため、ハイグロマスターA型は吸着式ドライヤーの除湿負荷低減に大きく貢献します。
お打ち合わせ時に下記の内容をご確認させていただき、最適なお見積もりをご提案いたします。
各用語についてご不明な場合は「導入時の仕様選定に関するよくあるご質問」及び「技術用語解説」をご参照ください。
| 空気処理量 | ある時間単位あたりに流入する空気の流量の事を指し、㎥/HやL/minといった単位で表記されます。 選定の際に空気処理量がご不明な場合は大まかにコンプレッサーのモーター出力を10倍するとおよその処理量（㎥/H）が算出できます。コンプレッサーメーカーの仕様からもお見積できますので、弊社にお問い合わせください。 |
|---|---|
| 空気圧力 （使用圧力、耐 圧） |
空気圧力は通常、kPa(キロパスカル）やMPa(メガパスカル）という単位で表記されます。 除湿機の選定には使用圧力と耐圧が必要になります。 ・使用圧力は通常コンプレッサーが運転している圧力 ・耐圧はコンプレッサーの安全装置が作動する圧力以下 となるよう圧力の決定してください。 |
| 入口空気温度 （夏期・冬期） |
ハイグロマスターに流入する圧縮空気の入口温度を指します。 夏季と冬季では外気温や冷却水温度が異なるため、コンプレッサーからの吐出温度が異なります。 夏期と冬期の吐出温度の違いについては「よくあるご質問」をご確認ください。 |
| 必要露点温度 | 最小のエネルギーでドレントラブル防止する露点温度を指します。 |
| 支給冷却源 | 種類（冷水、空調水、井水）と冷水温度を選定の際には、ご確認ください。 |
| 空気圧縮機の仕様 （油分除去の有・無） |
油分除去への対応 |
| 特別仕様の有無、要望事項 | そのほかにも特別な仕様やご要望等あればお申し付けください。 |
